CARBON STEELS로 시작한 세계산업은 오랜 세월이 지나, STAINLESS STEELS를 개발함과 동시에 고도 성장을 이루게 되었고, 현재에 이르러 쓰임새 또한 보편화 되었다.
산업의 다양한 요구로 합금소재 개발은 꾸준히 연구의 대상이 되었다. 그 결과 많은 합금이 개발되고, 그 대표적인 합금이 바로 SPECIAL METALS사의 제품들이다.

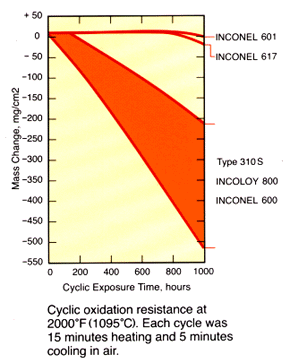

NI과 Cr, Fe 합금은 내열, 내산화성을 높였고, Mo와 W를 첨가하면서 내부식를 한층 강화시켰디.
니켈합금의 용융점은 1500℃이하이다. 그이상 온도의 사용은 냉각기술을 이용하여 일부에서 사용하지만, 근본적인 초고온 내산. 내부식에 장기간 사용할 수 있고 경제성있는 대체합금 개발에 전세계일류금속업체들은 연구에 몰두하고 있다.

합금계

특 성

Ni-Cu

Ni-Cu계는 Ni 및 Cu가 각각의 열역학적 성질로부터 고찰할 때 내산화성과 내환원성을 나타내는 원소이기 때문에 내식성을 나타낸다고 생각된다. 또한 Fe의 존재는 특히 고온 중에서의 내식성피막형성에 유효하다.

Ni-Cu-Fe

INCONEL 600
              -601
              -718

Ni-Cr-Fe계는 Cr을 함유함으로써 내산화성이 좋아진다. 그렇지만 고함량 Ni합금임에도 불구하고 고온고압수중에서 응력이 걸리면 입계균열현상이 생긴다. 이와같은 경향은 고함량 Ni austenite계 합금에서 공통적으로 일어나는 현상으로 Ni-Mo계에서도 이와 같은 현상이 나타난다.

Ni-Mo

HASTELLOY-B

Ni-Mo계는 Mo을 다량 함유함으로써 내염산성이 좋아져 내염산합금으로서 알려져있다. 내염산성은 Fe함량에 따라 달라지며 Nb, V등의 첨가는 내식성과 기계가공성에 좋은 영향을 미친다. 그리고 Cu, W 및 미량의 Ti를 첨가함으로써 용접성, 연성등이 향상된다.

Ni-Cr-Mo-W

HASTELLOY
C-276

INCONEL 625

Ni-Cr-Mo-W계는 Cr을 비교적 다량 함유하기 때문에 내산화성이 현저하게 향상된다. 이 합금은 열에 대한 영향이 상당히 예민하여 열처리운동, 시간, 냉각속도 등에 의해 여러 가지 복잡한 석출물을 생성시키기 때문에 입계부식이 발생된다. 이를 방지하기 위해서는 고온상태에서 급냉시키는 것이 좋다. 또한 이 계열의 합금은 염화물에 의한 공식에 대해서도 austenite계 스테인리스스틸보다는 상당히 양호한 내식성을 나타난다.

Ni-Cr-Fe-Mo

HASTELLOY-X

Alloy G-3

Ni-Cr-Fe-Mo계 합금은 Ni-Cr-Mo계 합금보다는 Cr가 많아지고 Mo는 적어지기 때문에 산화성환경에 대해 내식성이 좋아진다. 응력부식균열, 공식 등에 대해서도 내구성이 좋다.

Ni-Cr-Fe-Mo-Cu

INCOLOY 825

Ni-Cr-Fe-Mo-Cu계 합금은 Cu가 더욱 많이 함유되므로 내황산성이 좋아진다.

Ni-Cr-Co-W

텅스텐
코발트합금

Ni-Cr-Co-W계 합금종류는 MAR-M 002 / MAR-M200 / MAR-M247 / MAR-M509 / MAR-M302 / Hs-21 / Rene41 / CMSX-3 / W1-5 / Airesist-13.
